配電房維保之一次回路布線（上）

為保障配電房的安全運行，就需要電力人員對設備的運行情況及時了解，消除故障隱患。而且，想要促進安全生產還必須對高、低壓柜、直流屏、變壓器、接地系統等設備和裝置進行每個月進行檢查、每半年進行清理及檢查、每年進行年檢。今天，白云機安小編為大家介紹配電房維保時的一次回路布線進行相關知識。

配電房維保之一次回路布線

1、一次配線應盡量選用矩形銅母線，當用矩形母線難以加工時或電流小于等于100A可選用絕緣導線。接地銅母排的截面面積＝電柜進線母排單相截面面積×1/2。

2、匯流母線應按設計要求選取，主進線柜和聯絡柜母線按匯流選取，分支母線的選擇應以自動空氣開關的脫扣器額定工作電流為準，如自動空氣開關不帶脫扣器，則以其開關的額定電流值為準。對自動空氣開關以下有數個分支回路的，如分支回路也裝有自動空氣開關，仍按上述原則選擇分支母線截面。如沒有自動空氣開關，比如只有刀開關、熔斷器、低壓電流互感器等則以低壓電流互感器的一側額定電流值選取分支母線截面。如果這些都沒有，還可按接觸器額定電流選取，如接觸器也沒有，最后才是按熔斷器熔芯額定電流值選取。

3、銅母線載流量選擇需查詢有關文檔，聚氯乙烯絕緣導線在線槽中，或導線成束狀走行時，或防護等級較高時應適當考慮裕量。

4、母線應避開飛弧區域。

5、當交流主電路穿越形成閉合磁路的金屬框架時，三相母線應在同一框孔中穿過。接線不規范，必須把進入線槽的大電纜外層都剝開，把所有導線壓進線槽。

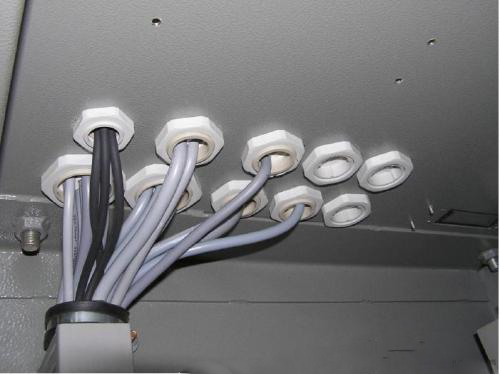

6、電纜與柜體金屬有摩擦時，需加橡膠墊圈以保護電纜。
